下载中心 English
博士研究生袁天成在《Composite Part B: Engineering》上发表论文 [ 点击次数:次 日期:2022-07-05 ]

近日,我院竹材工程研究中心课题组在材料领域国际顶级学术期刊Composite Part B: Engineering(影响因子11.3),发表了题为“Bamboo flattening technology enables efficient and value-added utilization of bamboo in the manufacture of furniture and engineered composites”的研究性论文。我院博士生袁天成为论文第一作者,李延军教授为通讯作者,南京林业大学为第一完成单位。该成果得到了国家自然科学基金、江西省林业局林业科技创新专项、浙江省重点研发计划项目等资助。

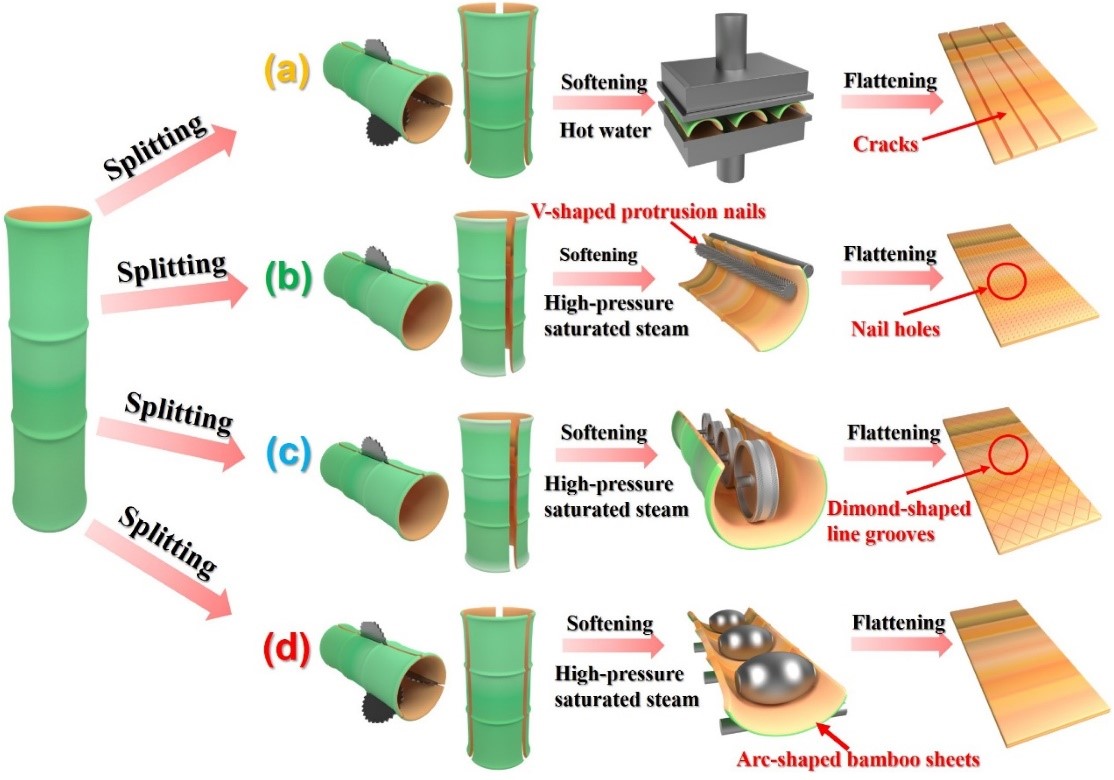

竹展平,一种新颖高效的竹子加工利用技术,能有效地将竹筒或弧形竹筒展平成无裂纹竹板。该技术使竹子在家具和工程复合材料的制造中能够得到高效和增值利用。在这项研究中,课题组比较了三种展平技术对未经处理、软化处理展平竹材的宏观物理力学、微观力学、以及微观构造等影响。结果表明,饱和蒸汽处理样品的半纤维素和纤维素含量(分别为18.05%和38.9%)低于未处理的样品(分别为21.3%和40.1%)。此外,扫描电子显微镜(SEM)分析表明, “有刻痕竹展平技术(NFT)”会在竹黄面留下钉眼和刻线;而“无刻痕展平技术(NNFT)”只是压缩了竹材的微观组织,展平过程使竹材的平衡含水量和密度增加,密度,木质素含量和纤维素结晶度指数的提高有利于增强竹材细胞壁力学性能;与未处理的竹材相比,无刻痕展平竹板细胞壁的弹性模量和硬度(分别为20.1 GPa和0.89GPa)相比未处理材(分别为13.7GPa和0.49 GPa)更高;增强的竹材细胞壁机械性能有利于提高无刻痕展平竹板的宏观物理力学性能。文章最后也探讨了当前“无刻痕竹展平技术”的实际应用、经济效益和局限性。
